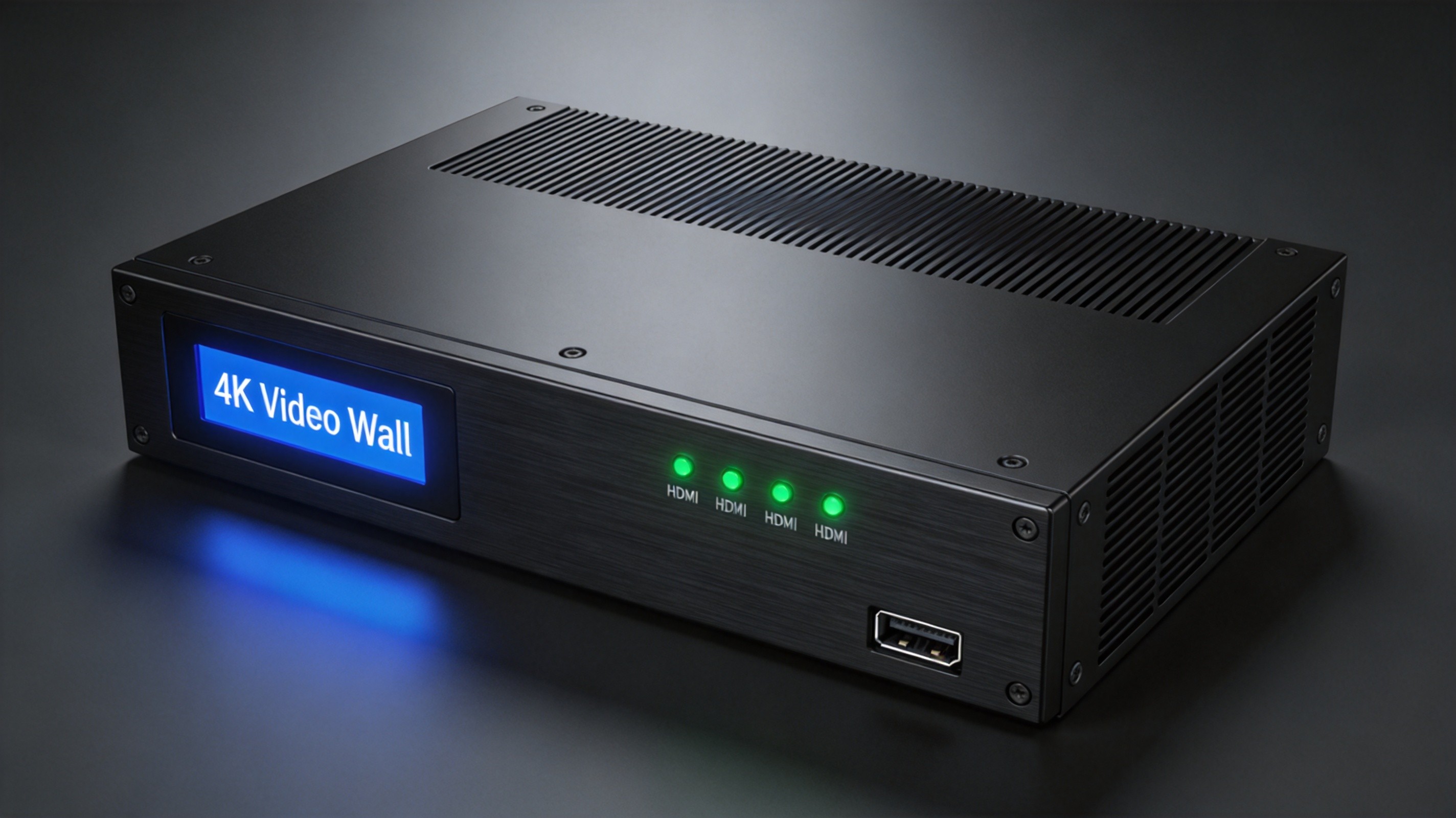

QYZX-VW4000
4K视频拼接处理器
基于 AMD/Xilinx Zynq-7000 SoC 平台，采用 ARM+FPGA 异构架构，实现 4 路视频信号的实时采集、缩放、拼接与输出。支持多种拼接布局模式，处理延迟低于 1 帧。
基于 AMD/Xilinx Zynq-7000 SoC 平台，采用 ARM+FPGA 异构架构，实现 4 路视频信号的实时采集、缩放、拼接与输出。支持多种拼接布局模式，处理延迟低于 1 帧。
| 参数 | 规格 |
|---|---|
| 主控芯片 | Xilinx XC7Z020 (Zynq-7020) |
| FPGA 逻辑资源 | 85K LUTs, 220 DSP Slices |
| 输入接口 | 4×HDMI 2.0 (最高 4K@60fps) |
| 输出接口 | 1×HDMI 2.0 + 1×12G-SDI (BNC) |
| 处理延迟 | <1帧 (<16.7ms@60Hz) |
| 内存 | 1GB DDR3 |
| 存储 | 8GB eMMC (系统+固件) |
| 控制接口 | RS-232, 千兆以太网 |
| 供电 | DC 12V/3A |
| 功耗 | ≤15W |
| 工作温度 | 0°C ~ 50°C |
| 外形尺寸 | 280 × 180 × 44mm (1U半宽) |
4×HDMI入 + 1×HDMI出
4×HDMI入 + 1×HDMI出 + 1×12G-SDI出
4×SDI入 + 4×SDI出 + 1×HDMI出
