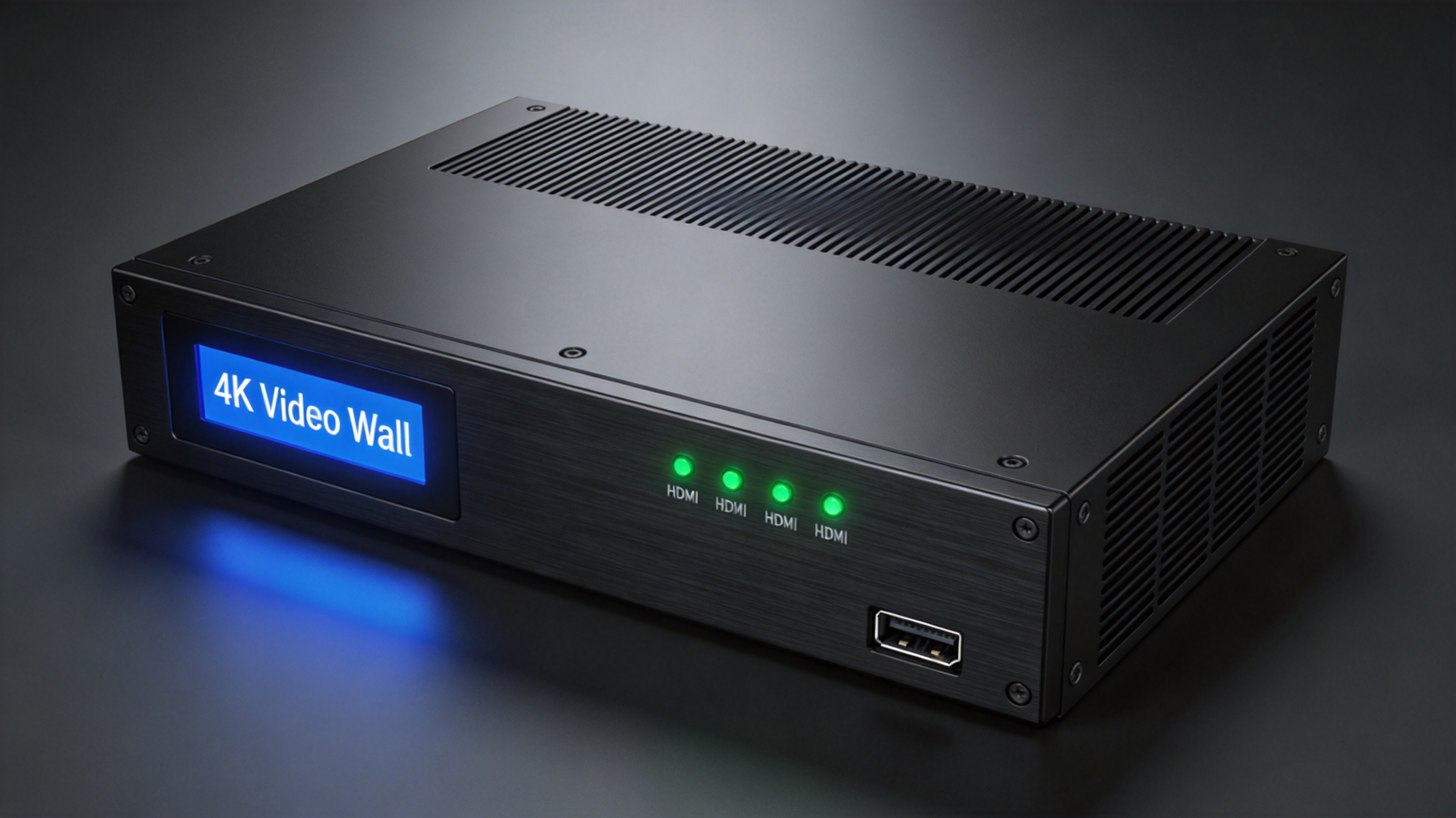

QYZX-VW4000 是基于 AMD/Xilinx Zynq-7000 SoC 平台的专业级4K视频拼接处理器，采用 ARM+FPGA 异构架构，实现4路视频信号的实时采集、缩放、拼接与输出。支持多种拼接布局模式，处理延迟低于1帧，适用于指挥中心、会议室、安防监控等场景。
核心亮点：4K@60fps | FPGA架构 | 4路HDMI输入 | 延迟<1帧 | 1U紧凑设计
支持4路HDMI 2.0信号同时接入，自动识别输入分辨率，最高支持4K@60fps，满足多源高清视频信号的接入需求。
支持画中画、左右分屏、四分屏等多种布局模式，用户可通过Web界面或RS-232远程控制灵活切换显示方案，适应不同的展示场景。
基于FPGA实现的Video Mixer IP核，处理延迟低于16.7ms（@60Hz），确保视频画面实时呈现，无卡顿、无拖影。
同时提供HDMI 2.0和12G-SDI（BNC）两种输出接口，兼容各类显示终端和 broadcast 设备。
内置Web配置界面，支持RS-232和千兆以太网远程控制，方便系统集成和日常运维。
整机功耗不超过15W，采用1U半宽紧凑设计（280×180×44mm），适合机柜安装和空间受限的场景。
| 参数 | 规格 |
|---|---|
| 主控芯片 | Xilinx XC7Z020 (Zynq-7020) |
| FPGA逻辑资源 | 85K LUTs, 220 DSP Slices |
| 输入接口 | 4×HDMI 2.0（最高4K@60fps） |
| 输出接口 | 1×HDMI 2.0 + 1×12G-SDI (BNC) |
| 处理延迟 | <1帧（<16.7ms@60Hz） |
| 内存 | 1GB DDR3 |
| 存储 | 8GB eMMC（系统+固件） |
| 控制接口 | RS-232, 千兆以太网 |
| 供电 | DC 12V/3A |
| 功耗 | ≤15W |
| 工作温度 | 0°C ~ 50°C |
| 外形尺寸 | 280 × 180 × 44mm（1U半宽） |
| 版本 | 配置说明 |
|---|---|
| 标准版 | 4×HDMI入 + 1×HDMI出 |
| 专业版 | 4×HDMI入 + 1×HDMI出 + 1×12G-SDI出 |
| 广播版 | 4×SDI入 + 4×SDI出 + 1×HDMI出 |
指挥中心：多路监控画面实时拼接为大屏显示，帮助调度人员全面掌握态势。
企业会议室：将多个演示源画面灵活切换至大屏幕，提升会议效率。
学校多媒体教室：教师多路教学信号（PPT、视频、实物展台）一键拼接展示。
安防监控中心：多路摄像头画面拼接显示，无死角覆盖监控区域。
展览展示：多屏拼接打造沉浸式展示效果，吸引参观者注意力。
