为什么线距越近，阻抗反而越低？这背后的物理直觉你一定要懂

导语

在高速PCB设计的江湖里，流传着一句“至理名言”：差分阻抗是单端阻抗的两倍。

这句话听起来朗朗上口，简单易记，成为了无数工程师心中的“金科玉律”。但如果你真的把它奉为圭臬，不加思考地应用于每一个设计中，恭喜你，你的板子可能正面临着严重的信号完整性风险。

上一期我们聊了差分阻抗的“前世”，这一期，我们要直击它的“今生”。我们要回答一个核心问题：差分阻抗，到底该怎么算？ 你会发现，那个被你忽略了的“耦合系数”，才是决定阻抗高低的真正幕后推手。

首先，我们要给那句流传甚广的话“正名”。

说“差分阻抗约等于单端阻抗的两倍”不算错，但它只对了一半。在工程上，一个更完整、更精准的表达式其实是：

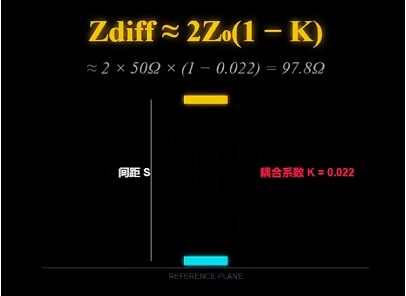

请注意，这里多出了一个神秘的 K。如果你只记住了“2倍”，而忽略了 (1-K)，你就忽略了一个至关重要的物理现象——耦合（Coupling）。

为什么会有这个 K？这要从两根传输线的“相处模式”说起。

当两根线在PCB上平行走线时，它们不再是独立的个体。它们之间会产生电磁场的相互作用。这种相互作用，让系统不再只有“单根线阻抗”这一个概念，而是诞生了两种基本的传播模式：

1. 偶模（Even Mode）：两根线上的信号同向。这通常对应于共模信号。

2. 奇模（Odd Mode）：两根线上的信号反向。这，正是我们讨论差分信号时关注的情况。

很多时候，我们把差分线看作是两根独立的线，这是一种“静态”的视角。但信号在传输线上传播时，它们是动态的电磁波。奇模和偶模的概念，其实是把这种复杂的耦合系统，解耦成了两个简单的独立系统来分析。这是电磁场理论中“模式分解”的智慧，也是我们理解高速信号传输的钥匙。

核心真相：差分阻抗的“另一半”是奇模，不是单端

既然差分信号对应的是奇模，那么我们在计算差分阻抗时，核心量就不是单端特征阻抗（Z₀），而是奇模阻抗（Zodd）。

我们来做一个简单的物理推导：

奇模阻抗（Zodd）的定义：

假设整对线之间的总电压差是 Vdiff 。在理想对称的差分模式下，这个电压差会平均分配到两根线上：一根是 +Vdiff/2，另一根是 −Vdiff/2 。

此时，两根线的电流大小相等、方向相反。对于其中一根线来说，它在奇模下的阻抗定义为：Zodd=IVdiff/2

差分阻抗（Zdiff）的定义：

整对线的差分阻抗定义为总电压差除以回路电流：Zdiff=IVdiff把这两个公式一对比，我们立刻可以得到一个非常关键的结论：Zdiff=2⋅Zodd

看到了吗？差分阻抗的“2倍”关系，乘的其实不是 Z0，而是 Zodd。

那么，什么时候 Zdiff，才会近似等于2Z0呢？

答案是：只有当两根线几乎没有耦合时。如果两根线离得足够远，奇模下每根线看到的阻抗 Zodd 就近似等于原来的单端特征阻抗 Z0。此时， Zdiff=2Zodd≈2Z0。

但在真实的PCB设计中，差分线通常都靠得很近，就是为了利用耦合效应来抗干扰。一旦有耦合，奇模下每根线看到的阻抗就会发生变化。

这才是今天最反直觉、也最重要的知识点。

在工程上，我们常用一个近似关系来描述耦合对阻抗的影响：

Zodd≈Z0(1−K)这里的 K，就是耦合系数。它表示两根线之间耦合的强度。K 越小，耦合越弱；K 越大，耦合越强。

把这一步代入我们之前的公式，就得到了文章开头的终极公式：Zdiff=2⋅Zodd≈2Z0(1−K)

这个公式揭示了什么？

它告诉我们，真正把差分阻抗拉低的，是两根线之间的耦合强度 K。

这直接导致了一个非常反直觉的结论：

差分线间距越小，差分阻抗反而越低。

为什么？

因为线距越小，耦合越强，K 越大。根据公式 Zdiff≈2Z0(1−K) ，当 K 增大时，整个乘积自然就下降了。

这就好比两个人靠得太近，彼此的气场（电磁场）互相干扰，导致他们对外表现出的“抵抗力”（阻抗）变小了。

假设你的单端线设计为 50Ω。

· 情况 A（无耦合）：两根线离得很远，K≈0。那么差分阻抗 Zdiff≈2×50×(1−0)=100Ω 。情况 B（强耦合）：两根线靠得很近，假设 K=0.2。那么差分阻抗 Zdiff≈2×50×(1−0.2)=80Ω。

看，虽然你的单端线还是 50Ω，但因为耦合的存在，差分阻抗已经从 100Ω 掉到了 80Ω。如果你的目标是 100Ω 差分阻抗，这时候你就必须调整线宽或介质厚度，让单端阻抗设计得比 50Ω 大一点，才能抵消耦合带来的损耗。

最后，让我们把这几个容易混淆的量彻底理清楚。

这一期最重要的不是死记硬背公式，而是要建立清晰的物理图像：

1. Z₀（单端特征阻抗）：单根线孤独行走时的阻抗。

2. Zodd（奇模阻抗）：两根线手拉手（耦合）反向行走时，单根线看到的阻抗。

3. Zdiff（差分阻抗）：两根线作为一个整体，对外表现出的阻抗。

它们之间的关系链条是：

Zdiff=2⋅Zodd≈2Z0(1−K)

写在最后：

在高速电路设计中，直觉往往是靠不住的。电磁波的传播充满了反直觉的奇妙现象。

下次当你再面对差分线设计时，请不要只盯着“2倍”这个简单的数字。试着去思考一下那两根线之间的“耦合故事”。只有理解了Zdiff≈2Z0(1−K)背后的物理本质，你才能真正掌握阻抗控制的主动权，设计出信号完整性完美的电路板。

欢迎在评论区留言，分享你在差分阻抗设计中遇到的那些“坑”。
