一个月过去了，我们收到了大量来自学员的真实反馈——不是客套，不是宣传，而是学员们发自内心的认可。
“第一天学完，我就觉得这学费花得太值了！”
“老师讲得很细，而且动手机会超多，不是光听理论，而是真正在做设计。”
“作业是一个完整的项目，不是那种demo板，做完感觉可以直接拿去打样。”
为什么学员好评不断？
因为我们做的不是“软件操作速成班”，而是一场让你真正掌握PCB设计核心能力的系统实训，并且坚持小班制精品教学——每期只招8-12人，确保每位学员都能得到讲师的充分关注与个性化指导。
应大家强烈要求，6月18日新开一期PCB设计就业班正式招生！
我们坚持小班制精品教学，每期只招8–12人，保证每个人都能被照顾到、手把手教会。
想零基础转行、应届生就业、硬件岗升级的同学，这一期性价比很高、不容错过。
为什么第一天就喊“值”？
因为我们不做大班放羊，只做8–12人精品小班
市面上很多培训大班几十人一起上，讲师顾不过来，问题攒一堆，零基础很容易掉队。
我们坚持：
小班制｜限额8–12人｜精品教学｜人人被重视
✅讲师全程盯进度，不会的当场解决，不遗留问题
✅实操一对一指导，布线、规则、封装、出错点当面纠正
✅作业逐一批改，项目逐个评审
✅学习节奏量身调整，快的能多做项目，慢的能跟上吃透
真正做到：
听得懂、学得会、画得对、用得上、面得上、拿得下offer。
不止教软件！
我们从根上把你培养成PCB设计工程师
很多培训只教：画封装→连线→出Gerber。
企业要的却是：懂原理、会高速、能量产、不出错的工程师。
我们全套体系全覆盖，一步不省：

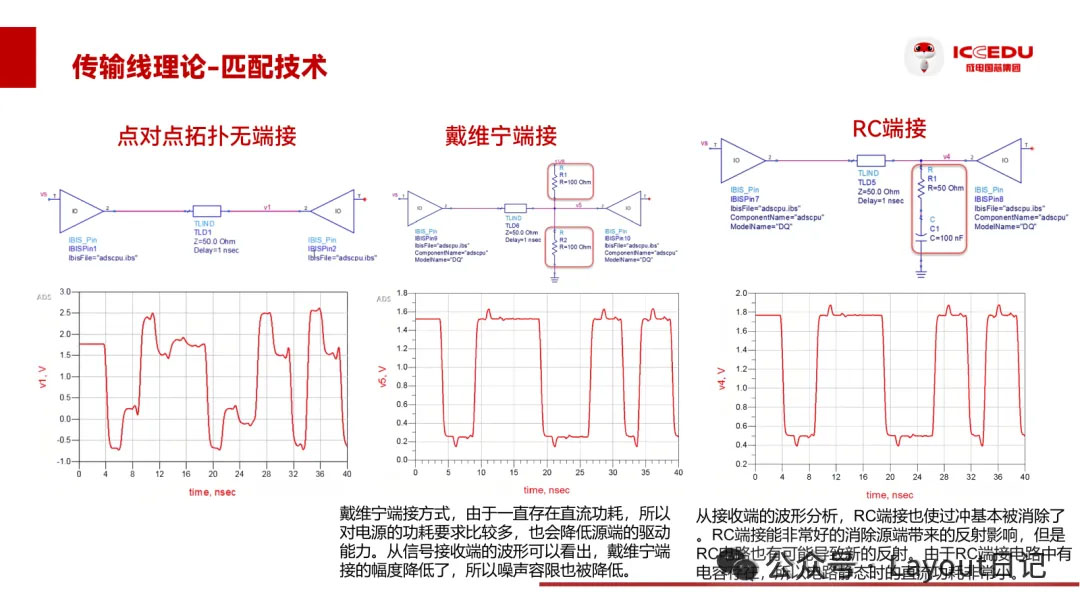

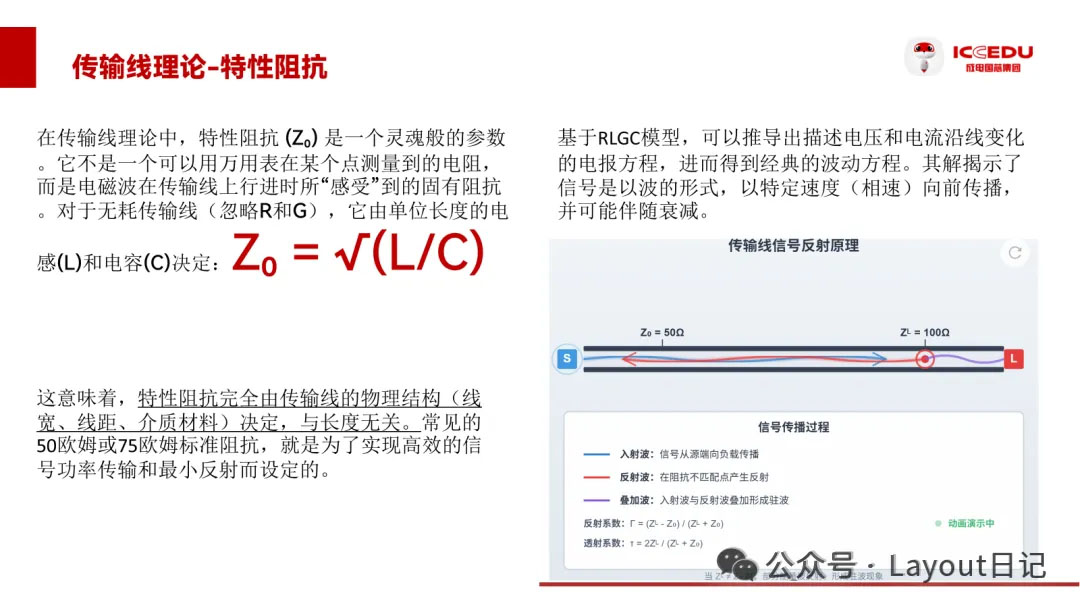

电路基础理论：电阻/电容/电感/电源/时钟/接口/传输线...
完整PCB设计流程：建库→原理图→布局→布线→优化→输出

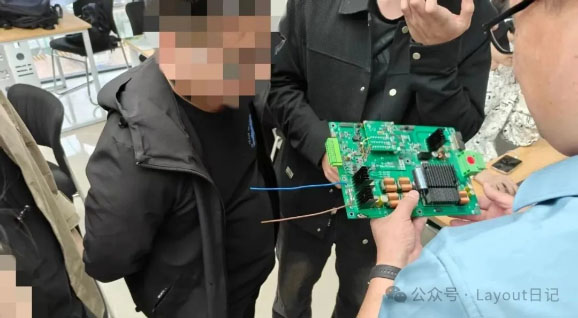

全程实物教学：每块重点项目都有实物对照，看得见摸得着

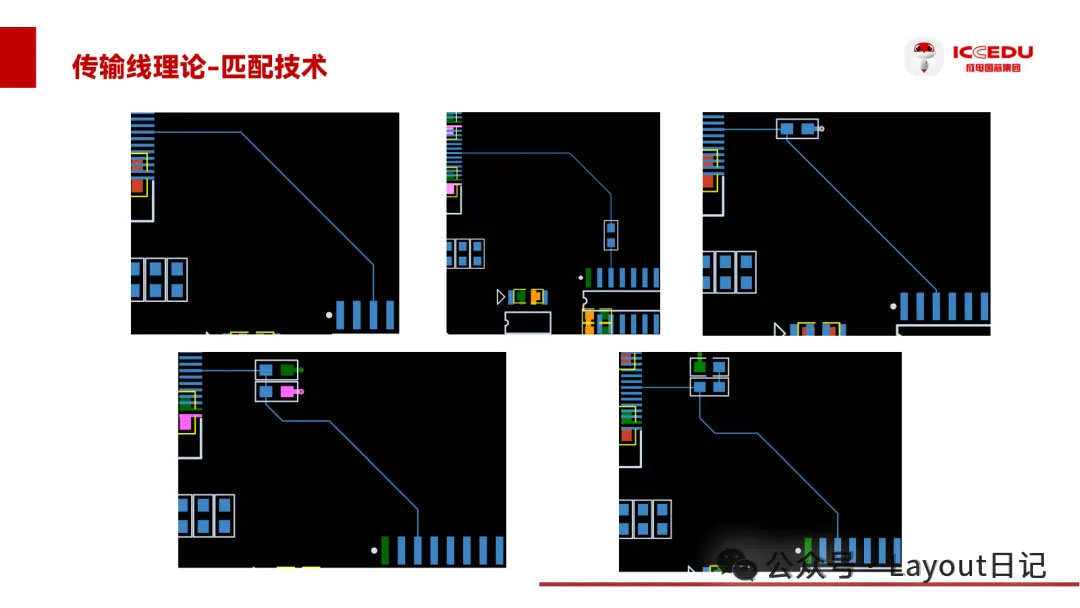

高速设计：阻抗控制、差分对、等长、拓扑

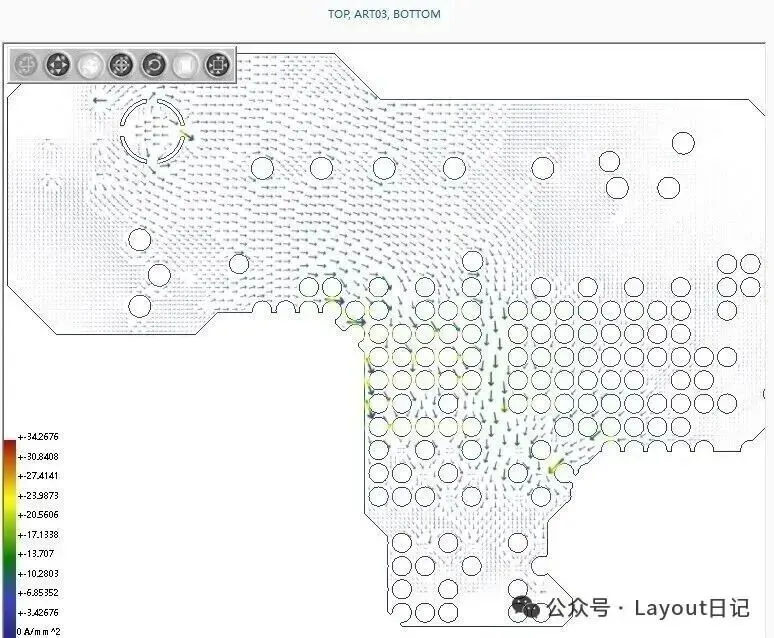

SI信号完整性+PI电源完整性+EMC电磁兼容
DFM可制造性设计：一次投板成功，不返工、不浪费
企业规范、文档习惯、量产思维
学完你不是“画板员”，是能进企业直接干活的PCB设计工程师。
3个月做6–10个真实项目！
简历直接碾压同龄人

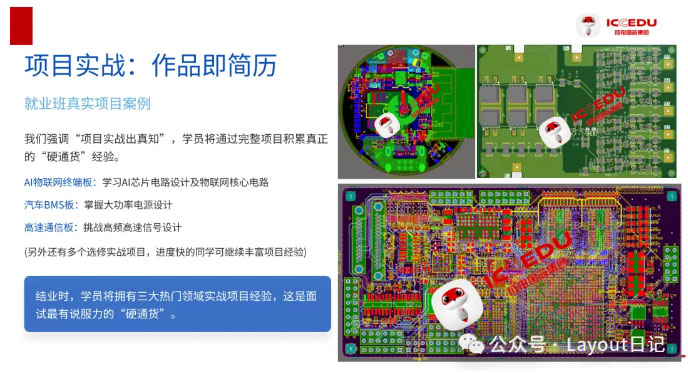

我们拒绝纸上谈兵！课程围绕三大热门领域真实项目展开：
结业即拥有3个（以上）可写进简历的完整项目作品集——这是你面试时最硬的“敲门砖”！
我们在3个标配项目外，根据进度额外再加3–7个实战项目，最终每人完成：
6–10个实战项目
包括：
✅4层AIoT物联网板（消费电子/智能硬件）
✅6层汽车电子BMS板（新能源方向）
✅12层信号处理板（DDR/LVDS/千兆以太网/PCIE）
✅SOS物联网板
✅MCU控制板
✅6串电池200A大电流板
✅8层光通信板（光模块、网口）
✅10层高速通信板（DDR、SATA、HDMI）
✅12层高速背板
✅协同实战板
……
全部是企业真实项目，3个月练出别人1–2年的项目量。
正是这种“干中学、学中干”的实战模式，加上8-12人的小班环境，让讲师可以照顾到每个学员的进度，及时纠正错误、解答疑问。
双软件+效率脚本
90%+企业直接适配
企业招聘标配要求，我们一步到位：

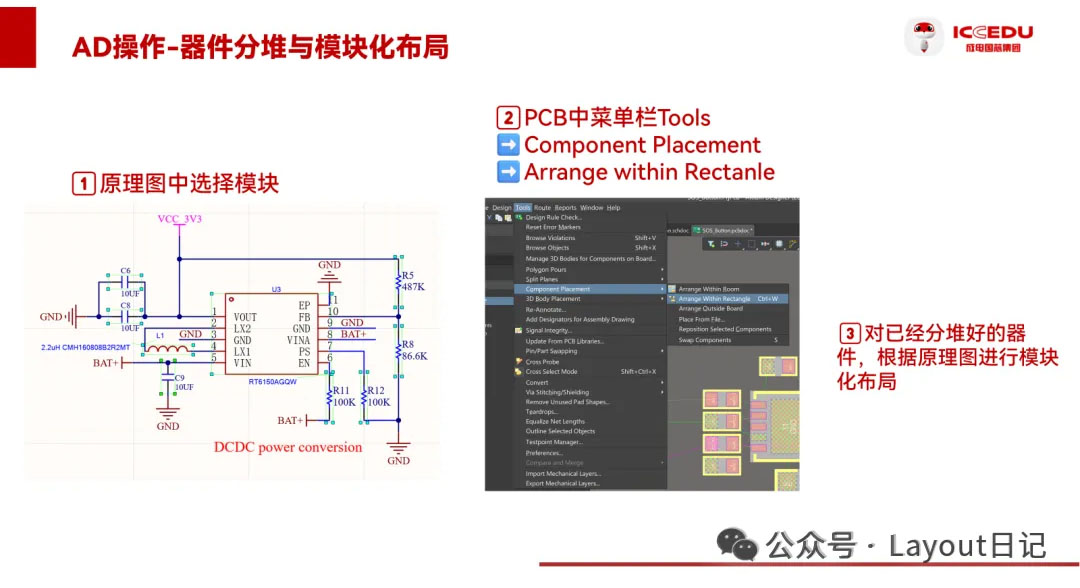

1）AltiumDesigner（全流程精通）
库设计、原理图、多层叠层、阻抗、差分、等长、铺铜、DRC、Gerber全掌握。
2）CadenceAllegro（大厂必备）

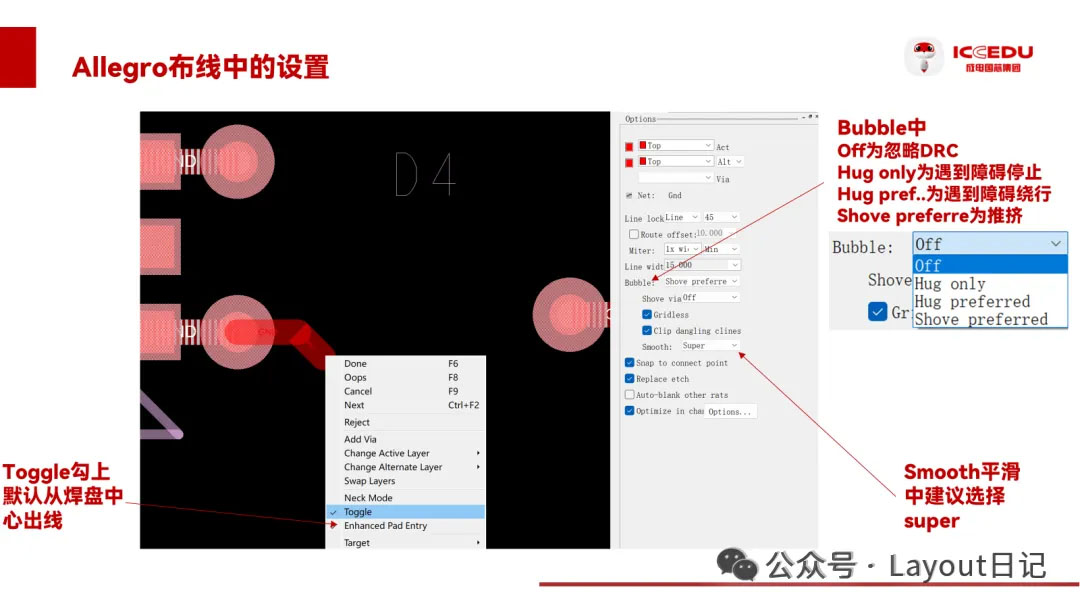

规则管理器、高速布线、平面分割、铜皮处理、企业协同流程。
3）Skill高效设计技巧
自动化重复操作，提速3–5倍，入职直接碾压同龄人。
90%以上企业要求掌握这两大EDA工具。我们不仅教你AD全流程操作，更带你入门行业高端标准——Cadence Allegro，大幅提升就业竞争力！
我们培养的不是只会布线的layout，而是懂电路、懂工艺、懂系统的复合型PCB设计工程师！
五、3个月全日制学习路线

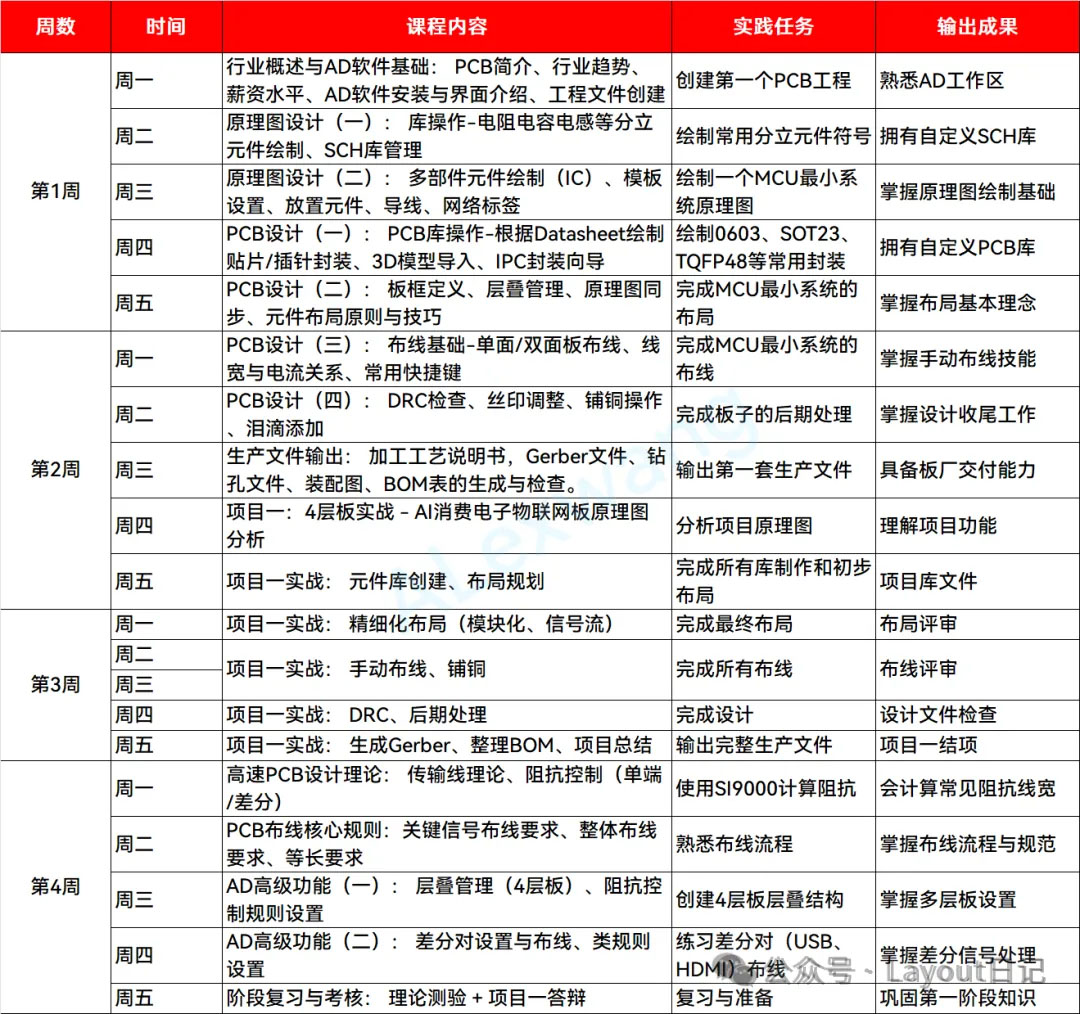

第1个月｜夯实基础（0→1）
行业认知+电路基础；AD软件+库设计+原理图+PCB入门；最小系统板全程实战+实物对照；4层AIoT板全程通关；一对一纠错，打好地基

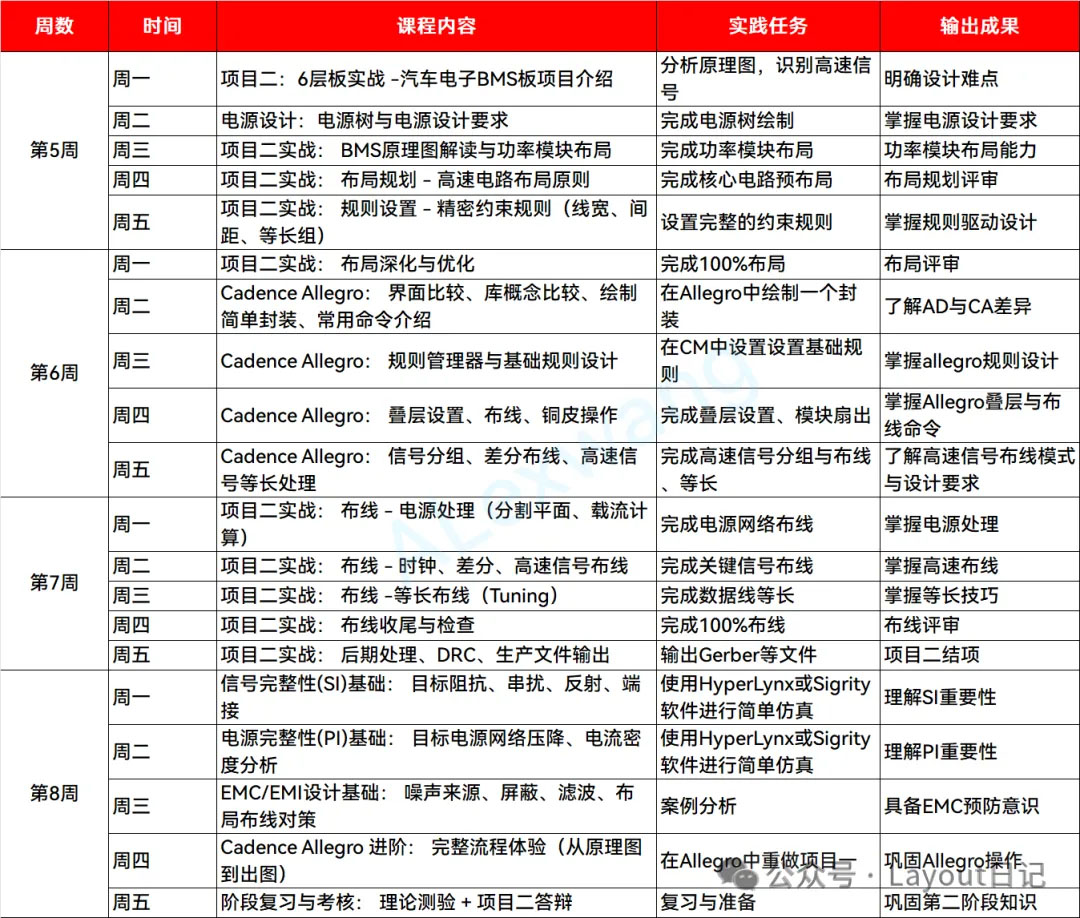

第2个月｜大功率项目实战+高速理论
PCB布局标准规范与实践应用、PCB布线标准规范与实践应用；6层车规BMS板（大电流+电源分割）；阻抗/SI/PI/EMC基础；Allegro系统教学

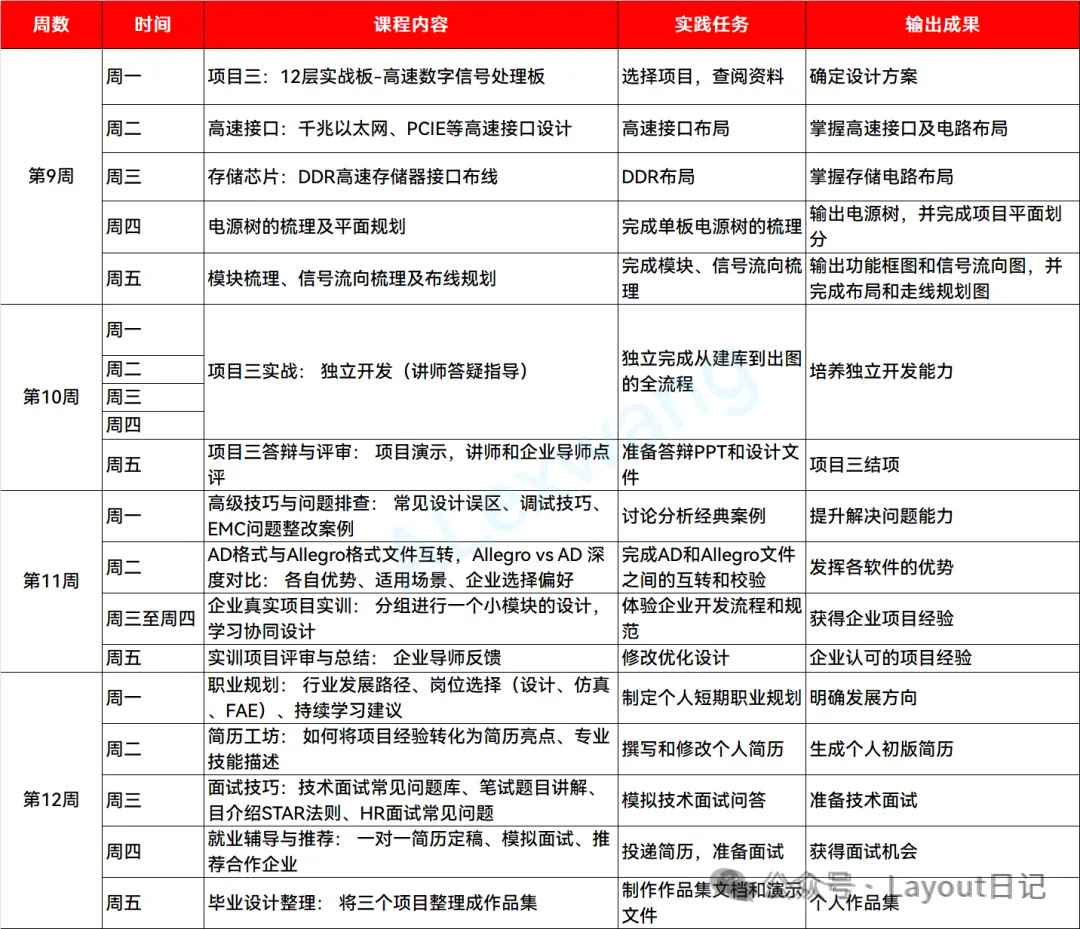

第3个月｜高端突破+就业冲刺
12层高速板（DDR/PCIe/千兆网）；DFM+企业规范+协同设计+量产思维；简历工坊+面试技巧+就业指导
过程中额外追加3–7个拓展项目
每日学习节奏：像上班一样实战
周内班采用全日制实训模式（周一至周五），模拟真实企业工作节奏：
|
时间段 |
内容 |
|
09:00-12:00 |
讲师授课+案例演示+学员练习 |
|
12:00-13:30 |
午休 |
|
13:30-17:00 |
学员实战+讲师辅导 |
|
17:00-18:00 |
当天知识点复盘 |
|
18:00后 |
自由练习/讲师答疑 |
每月末进行项目小结与评审，企业导师参与点评，模拟公司设计评审流程。
为什么选成电国芯？
8年积淀，用实力护航你的就业！
硬实力背书：8年运营经验，10000+毕业工程师，1000+深度合作企业（含航天科工、中国电科、华为供应链、新能源车企等），企业直送岗位需求。
双平台教学：熟练AltiumDesigner（AD）全流程，掌握CadenceAllegro基础，覆盖90%企业工具需求，拓宽就业竞争力。
全流程服务：从简历工坊（把项目经验转化为亮点）、技术面试模拟（常见问题+笔试讲解），到一对一就业推荐、全程护航你拿Offer。
资深教学团队：首席讲师孟老师，原中兴通讯PCB设计专家、兴森科技PCB设计大区经理，从事电子硬件、PCB设计相关工作近20年，主导研发与设计硬件板卡500余块；更有多位知名企业PCB设计经理、研发主任穿插教学，把企业一线需求直接导入培训。
小班制教学：报名满8人起开班，每班不超过12人，确保每个同学都能得到充分学习与指导。
小班限额8–12人！一定要抓住6月这期
1.电子/通信/自动化/机电应届生
不想卷烂大街岗位，一毕业就进硬科技、拿稳定高薪。
2.工作1–3年想转行的职场人
薪资低、没前景、没壁垒，想转行进入PCB高薪赛道。
3.硬件助理/测试/维修/装配
想升级核心设计岗，涨薪快、地位高、越老越吃香。
零基础可学｜无经验可学｜理工类专科及以上即可
6月18日开班，错过再涨1000
本期学费：8990元
下期（秋季班）涨价至：9990元
小班仅招8–12人，报满立刻封班，不扩招、不放水。

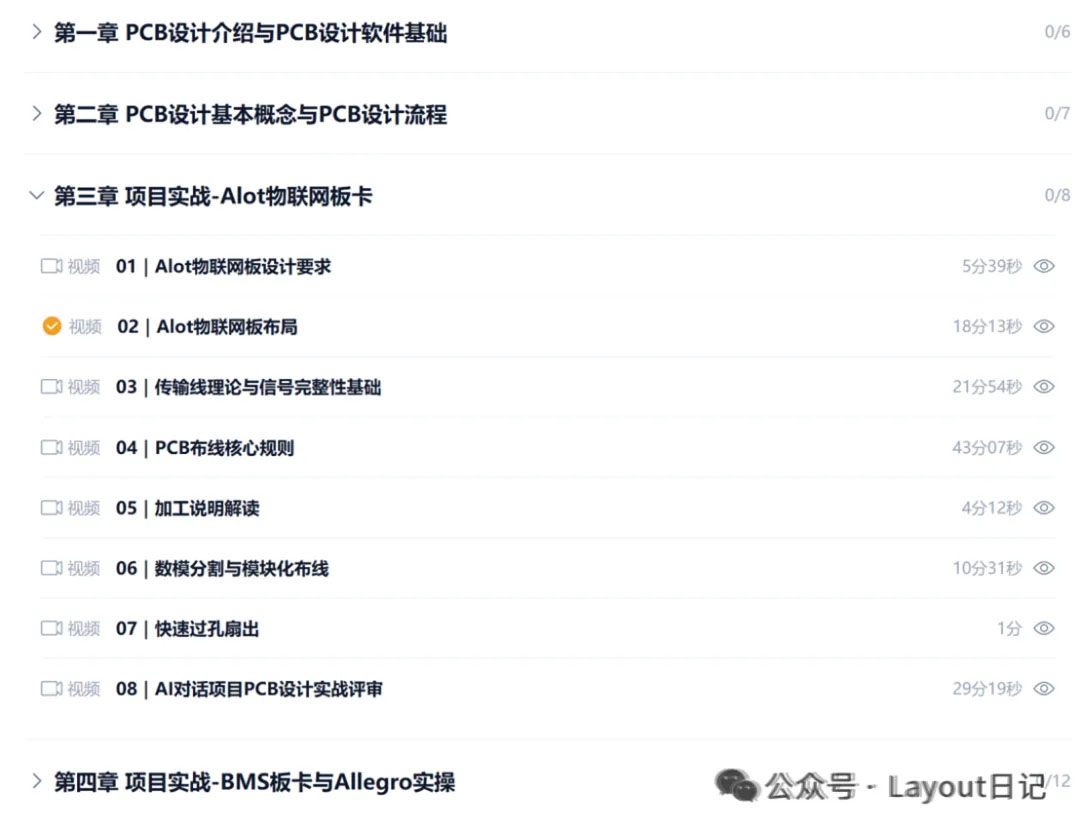

现在报名，即送高速PCB设计入门到进阶线上课，提前预习+知识巩固
开班信息开班信息
开班时间：6月18日（周一至周五全日制）
学习周期：3个月
教学模式：小班制/仅招8–12人/精品手把手
上课地点：西安市长安国际企业总部4号楼
咨询报名：王老师15389068610
咨询报名：王老师15389068610
