引言：当低频逻辑在高频世界崩塌

       在低频电路的世界里，工程师们习惯了用电压和电流来描述一切。基尔霍夫定律是我们的圣经，节点上的电压处处相等，导线只是能量的透明通道。然而，当我们踏入射频（RF）的领域，频率飙升，波长缩短至与器件尺寸相当时，那个熟悉的低频世界瞬间崩塌了。

       同一根导线上，不同位置的电压竟然不再相同！曾经赖以生存的“测电压、量电流”的底层逻辑彻底失效。面对这个混乱的高频世界，我们不禁要问：射频工程的“第一性原理”究竟是什么？

       我们需要一块不可再拆解的基石，它必须绝对忠于高频的物理现实，同时能作为一切工程推导的起点。这块基石，就是S参数。

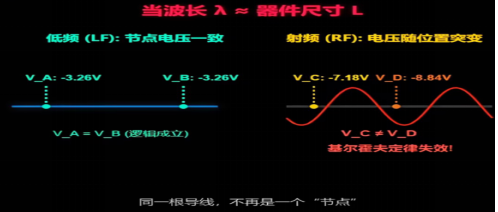

                                                                                               [低频电路与高频射频的对比示意图]

一、物理真相：从“电压电流”到“行波思维”的范式转移

       要理解S参数，首先要颠覆我们的认知。在射频世界里，唯一不变的客观事实不再是瞬间充满电路的电荷，而是能量。

       能量不再静止，而是像水波一样，以电磁波的形式在介质中向前推进。这就是行波。只要有波遇到障碍物（即阻抗不连续点），就会发生两件事：

· 入射波：冲过去的能量。

· 反射波：被弹回来的能量。

      这才是高频世界最底层的真相。就连我们勉强能在端口测到的电压和电流，本质上也是这两股波叠加后的结果。因此，射频工程的第一步，就是抛弃绝对的电压、电流概念，转而建立“去”和“回”的行波思维。

      但这带来了一个工程难题：物理学家可以只谈论波，但工程师要造东西。怎么把看不见、摸不着的“去”和“回”，变成仪器上能精准测量的数字？



                                                                                             [电磁波在传输线中传播及遇到障碍物产生反射的示意图]

二、工程基石：50欧姆标准与黑盒模型

       为了解决测量难题，全行业的先驱们共同定下了一个绝对的工程基础——50 欧姆特性阻抗。

       这就好比给全世界的射频系统统一了“度量衡”。只要锁住入射波和反射波的比例关系，就成了唯一确定的量。我们不需要知道器件内部复杂的电磁场是如何“翻江倒海”的，只需要站在端口，测算反射波除以入射波等于多少。

       我们将器件视为一个两端口的黑盒：

· 信号从端口1打进去，要么从端口1弹回来（反射），要么从端口2传出去（传输）。

· 信号从端口2打进去，同理。

       这就构成了四条路径：一进一回、一进二出、二进一回、二进二出。这是一个两端口器件最少且最完整的能量交互关系。



                                                                                                   [双端口网络黑盒模型图]

三、万物之源：S参数如何推导整个射频世界

     将上述四条能量路径用复数写成一个矩阵，它就是射频工程的“上帝代码”——S参数（Scattering Parameters，散射参数）。

     为什么敢叫它“第一性原理”？因为在射频工程里，一切概念都是从S参数推导出来的。它不是为了折磨工程师而发明的复杂数学，它是人类为了驯服高频电磁波找到的最纯粹、最本质的语言。

    让我们看看它的威力：

 S11（反射系数）：

衍生出了回波损耗（Return Loss），告诉我们有多少能量被浪费了。

衍生出了驻波比（VSWR），直观反映匹配程度。

奠定了阻抗匹配理论的基础，让能量传输效率最大化。

 S21（传输系数）：

直接定义了放大器的增益。

决定了滤波器的插入损耗和频响曲线，塑造了信号的形状。

 S12 & S22：

它们组合在一起，能推导出放大器会不会自激震荡（稳定性圆），这是射频电路稳定工作的生命线。

     平时我们在射频里死磕的那些参数，全部都是S参数的表象和变体。有了S参数，整个射频链路的匹配、传输、级联，全都能在数学上被精准计算。



                                                                                      [矢量网络分析仪屏幕显示的S参数曲线图]

四、延伸思考：为什么是S参数而不是其他？

       有人可能会问，为什么不是Z参数（阻抗参数）或Y参数（导纳参数）？

       在低频下，Z和Y参数确实好用，因为它们基于电压和电流的直接测量。但在高频下，开路（测Z参数需要）和短路（测Y参数需要）在物理上几乎无法实现——任何引线都会引入寄生电感和电容，导致测量失真。

       而S参数基于行波，测量时只需要将端口匹配到50欧姆（这在工程上极易实现），完全避开了高频下的寄生效应。矢量网络分析仪（VNA） 就是专为测量S参数而生的神器，它让不可见的电磁波变得可视、可控。

       我的观点：S参数的伟大之处，不仅在于数学上的优雅，更在于它完美地架起了物理现实与工程实践之间的桥梁。它承认了高频世界的复杂性（波的传播），却用最简洁的方式（矩阵）将其封装，让工程师能够像搭积木一样设计复杂的射频系统。这是一种极致的工程智慧。

总结：掌握本质，方能驾驭高频

      回顾全文，我们可以清晰地总结出为什么S参数是射频工程的第一性原理：

1. 不可化简：它直接对应了高频下能量以行波传播的物理底色，是现象背后的本质。

2. 天然可测：依托50欧姆标准和矢量网络分析仪，它将抽象的波变成了精准的数字化指标。

3. 孕育万物：从阻抗匹配到滤波器设计，从增益计算到稳定性分析，整个射频大厦都构建在S参数之上。



       在技术日新月异的今天，5G、6G、卫星通信、雷达探测……高频应用无处不在。无论技术如何迭代，对物理本质的洞察永远是工程师最核心的竞争力。

       当你下次面对复杂的射频电路时，不妨透过那些繁琐的指标，回归到最本质的S参数。因为，掌握了它，你就掌握了驯服高频电磁波的终极语言。
